¿Cuántos circuitos necesito y cómo elegir un centro de carga?
¿Cuántos circuitos necesito y cómo elegir un centro de carga?
Si estás construyendo, remodelando o ampliando tu casa, seguramente te has preguntado cuántos circuitos necesitas y de qué tamaño debe ser tu centro de carga. En esta guía te lo explicamos paso a paso, con ejemplos claros.
Respuesta rápida
Una casa de 2 a 3 recámaras suele necesitar entre 8 y 12 circuitos. Lo recomendable es elegir un centro de carga con 20 a 30 % de espacios libres de reserva para poder agregar un minisplit, un boiler o una zona nueva sin cambiar todo el tablero. Para muchas casas, esto significa un centro de carga de 12 a 16 espacios.
El número exacto depende de cuántas cargas tengas y de su consumo. Sigue leyendo para calcularlo.
¿Qué es un centro de carga y para qué sirve?

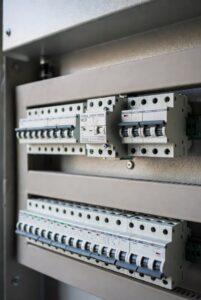

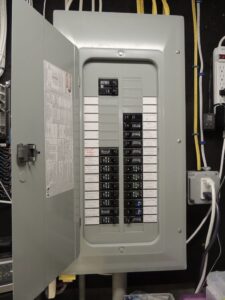

El centro de carga (también llamado tablero eléctrico o caja de pastillas) es el punto donde llega la energía de tu medidor y se reparte hacia los distintos circuitos de la casa. Cada circuito está protegido por una pastilla termomagnética que corta la corriente cuando hay una sobrecarga o un cortocircuito, para proteger tus cables y tus aparatos.
¿Cómo calcular cuántos circuitos necesitas?
La idea básica es separar la instalación por zonas y por tipo de carga, para no sobrecargar ningún circuito. Estas son las reglas prácticas más comunes:
- Iluminación: circuitos de 15 A, normalmente con cable calibre 14 AWG.
- Contactos de uso general: circuitos de 20 A, normalmente con cable calibre 12 AWG.
- Cargas grandes o especiales (minisplit, boiler eléctrico, lavadora, refrigerador, horno o parrilla eléctrica): conviene un circuito independiente con la protección y el cable que indique el fabricante del equipo.
- No exprimas el circuito: como referencia, un circuito de 15 A a 127 V soporta cerca de 1,900 W, pero lo ideal es no usarlo de forma continua por encima de aproximadamente 80 % de esa capacidad (unos 1,500 W).
Ejemplo: casa de 3 recámaras y 2 baños
| Circuito |
Qué alimenta |
Protección típica |
| 1 |
Iluminación planta baja |
15 A |
| 2 |
Iluminación recámaras y pasillo |
15 A |
| 3 |
Contactos de sala y comedor |
20 A |
| 4 |
Contactos de recámaras |
20 A |
| 5 |
Contactos de cocina |
20 A |
| 6 |
Refrigerador |
20 A |
| 7 |
Lavadora y área de servicio |
20 A |
| 8 |
Minisplit de sala |
Según placa del equipo |
| 9 |
Minisplit de recámara principal |
Según placa del equipo |
| 10 |
Baños y boiler |
Según el equipo |
| 11 |
Exteriores y cochera |
15 o 20 A |
| 12 |
Reserva |
— |
Este es solo un ejemplo de referencia. Cada casa es distinta, así que lo ideal es que un electricista calificado haga el cálculo de cargas de tu instalación.
Cómo elegir el centro de carga correcto
- Número de espacios. Los centros de carga se fabrican comúnmente de 2, 4, 6, 8, 12, 16, 20 y 24 espacios o más. Cuenta tus circuitos y suma de 20 a 30 % extra de reserva.
- Tipo de servicio. Debe corresponder al servicio que te entrega la compañía suministradora en tu medidor:
- Monofásico (1 fase, 2 hilos)
- Bifásico (2 fases, 3 hilos)
- Trifásico (3 fases, 4 hilos)
- Capacidad de las barras. Se expresa en amperes (por ejemplo, 100 A, 125 A o 225 A) y debe ser suficiente para la carga total de tu casa.
- Con o sin interruptor principal. Algunos modelos incluyen un interruptor general para cortar toda la energía de la casa de un solo movimiento. Es muy útil para mantenimiento y emergencias.
- Interior o exterior. Si el centro de carga va a quedar a la intemperie, necesitas un gabinete diseñado para exteriores (por ejemplo, tipo NEMA 3R). Para interiores basta uno de uso general.
- Compatibilidad de pastillas. Usa pastillas de la misma marca y serie que tu centro de carga. Las pastillas están diseñadas para encajar y conectar correctamente en un tablero específico; mezclar marcas puede provocar falsos contactos y sobrecalentamiento.
- Pastilla correcta para cada cable. La protección debe coincidir con el calibre del conductor:
| Calibre del cable (cobre) |
Pastilla máxima de referencia |
| 14 AWG |
15 A |
| 12 AWG |
20 A |
| 10 AWG |
30 A |
| 8 AWG |
40 A |
Errores comunes que debes evitar
- Comprar un centro de carga justo del tamaño que necesitas hoy, sin espacios de reserva.
- Cambiar una pastilla por una de mayor amperaje para que “ya no se bote”. Si la pastilla se dispara, está avisando de un problema; una más grande puede permitir que el cable se sobrecaliente.
- Conectar varios aparatos grandes al mismo circuito (por ejemplo, miniSplit, lavadora y microondas).
- Mezclar marcas de pastillas y centros de carga.
- Instalar sin sistema de puesta a tierra.
¿Cuándo conviene llamar a un electricista?
Siempre que vayas a instalar o reemplazar un centro de carga, aumentar la carga de tu casa, o notes que las pastillas se disparan seguido, hay olor a quemado o calentamiento en el tablero. Una instalación bien hecha debe cumplir con la NOM-001-SEDE vigente. La información de este artículo es orientativa y no sustituye la revisión de un profesional.
Preguntas frecuentes:
¿Cuántos espacios debe tener el centro de carga de una casa? Para una casa de 2 a 3 recámaras, lo más común es de 12 a 16 espacios, contando algunos de reserva. Para departamentos pequeños puede bastar uno de 4 a 8.
¿Qué hago si mi pastilla se dispara constantemente? Puede haber una sobrecarga (demasiados aparatos en el mismo circuito), un cortocircuito o una pastilla en mal estado. Desconecta aparatos para identificar la causa y, si continúa, pide una revisión a un electricista. No la sustituyas por una de mayor amperaje.
¿Puedo usar pastillas de otra marca en mi centro de carga? Lo correcto es usar pastillas de la misma marca y serie que indica el fabricante del centro de carga, para asegurar un ajuste y una conexión seguros.
¿Cuál es la diferencia entre una pastilla de 1 polo y una de 2 polos? La de 1 polo protege un circuito de 127 V (iluminación y contactos comunes). La de 2 polos protege cargas de 220 V, como algunos minisplit, boilers o parrillas eléctricas.
¿Cuándo debo cambiar mi centro de carga? Cuando ya no tiene espacios libres, cuando tu consumo aumentó de forma importante, o cuando presenta daño, calentamiento, corrosión o pastillas que ya no hacen buen contacto.
